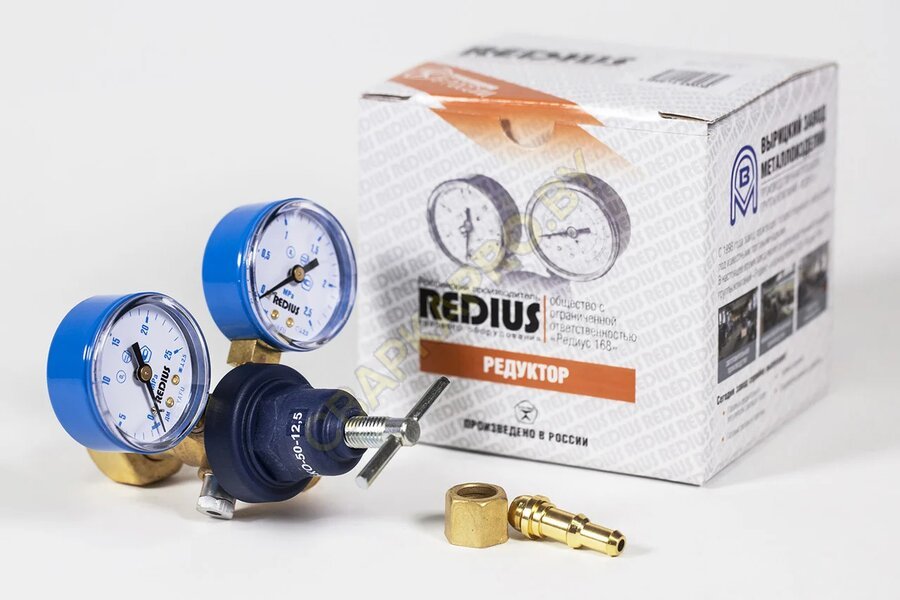

Редуктор кислородный предназначен для понижения и регулирования давления газа — кислорода, поступающего из баллона, рампы или сети, и автоматического поддержания постоянным заданного рабочего давления газа.
Кислородные редукторы, применяемые при газовой сварке и резке металлов, окрашивают в голубой цвет и крепят к вентилям баллонов накидными гайками. На плакате представлена схема баллонного кислородного одноступенчатого редуктора БКО-50-4ДМ. Данный редуктор сертифицирован в России, Украине и Белоруссии. Редуктор выпускается согласно ГОСТ 13861-89. Наибольшее допустимое давление газа на входе в редуктор — 200 кгс/см², наименьшее давление — 26 кгс/см², наибольшее рабочее давление 12,5 кгс/см², наименьшее 1 кгс/см². При наибольшем рабочем давлении расход газа составляет 50 м³/ч. Масса редуктора 1,2 кг.
Редуктор присоединяется к баллону накидной гайкой. Газ, пройдя фильтр, попадает в камеру высокого давления. При вращении регулировочного винта по часовой стрелке усилие нажимной пружины передается через нажимной диск, мембрану и толкатель на редукцирующий клапан, который, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в рабочую камеру.
Редуцирующий узел, состоящий из седла, клапана, пружины и фильтра ЭФ-5, выполнен в виде самостоятельного узла. На корпусе редуктора рабочей камеры установлен предохранительный клапан, отрегулированный на выпуск газа при давлении в рабочей камере в интервале 16,5—25,0 кгс/см².
Давление в баллоне контролируется манометром высокого (входного) давления, а в рабочей камере — манометром низкого (выходного) давления. Отбор газа осуществляется через ниппель, который присоединяется к редуктору гайкой с резьбой М16×I,5. К ниппелю присоединяется рукав диаметром 9 или 6 мм, идущий к горелке или резаку.
Технические характеристики:
Показатели | БКО — 50 мини | БКО — 50-4 | БКО — 50 МГ |
Наибольшая пропускная способность V, м3/ч | 50 | 50 | 50 |
Наибольшее давление газа на входе, P1, MPa (кгс/см2) |
